Description

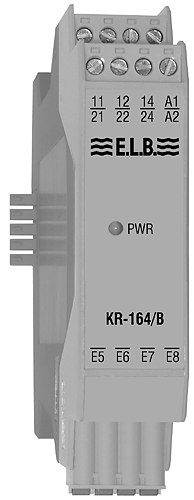

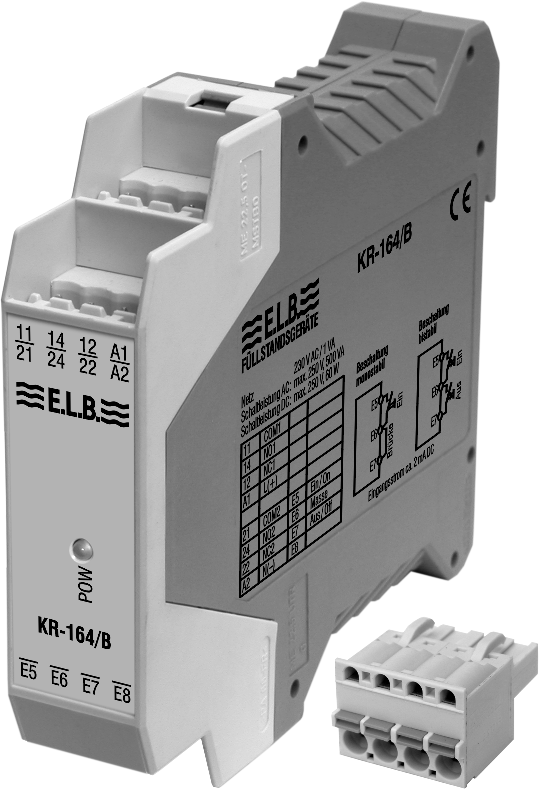

Das Kontaktschutzrelais KR-164 ist für Niveauregler oder sonstige Fühler mit geringer Schaltleistung als ein universeller Schaltverstärker einsetzbar. Durch seinen Aufbau kann das KR-164 sowohl als mono- / oder bistabiler Schaltverstärker je nach Erfordernissen eingesetzt werden.
Technical Data
Properties
- ltdata.SchutzartKlemme
- IP 20
- Protection class Housing
- IP 40
- Operating temperature
- –20...+60 °C
- Storage temperature
- –30...+80 °C
- Weight
- ca. 200g
- AC nominal frequency
- 48...62 Hz
- Power consumption
- ca. 1 VA
Input
- Open circuit voltage
- max. 20 V DC
- Short-circuit current
- max. 4 mA
- ltdata.Geberwiderstand
- max. 500Ω
Output
- ltdata.Wechselkontakte
- 2
- Switching voltage
- min. 5 V | max. 250 V AC
- Switching current
- min. 5 mA | max. cosφ=1 5 A cosφ=0,7 1,5 A/AC L/R<40 ms 1,5 A max. cosφ=1
- Switching capacity
- min. 300 mW 1250 VA 150 W (30 V DC / 5 A) 18 W (150 V DC / 0,12 A)
KR-164 application-specific configuration
KR-164 - [ 1 ]
Further product information
Bistabile Schaltverstärker werden benötigt, wenn aus zwei einzelnen Schaltsignalen zweier Geber ein „EIN”/„AUS”-Signal gewonnen werden soll. Die hierzu nötigen einzelnen Schaltsignale stehen jeweils nur kurzzeitig an, das KR-164 „speichert” diese Signale.
In dieser Betriebsart wird das Ausgangsrelais des KR-164 durch Betätigung des ersten Schließers „gesetzt” und durch Betätigung des zweiten Schließers wieder „zurückgesetzt”.
Monostabile Schaltverstärker sind reine Schaltsignalverstärker, die von einem Schaltsignal geringer Schaltleistung angesteuert werden, und die am Ausgang das Schalten erheblich größerer Lasten ermöglichen.
Als Ausgang des KR-164 stehen ein oder zwei potentialfreie Wechselkontakte zur Verfügung.
Durch seinen funktionalen Aufbau behält der KR-164 seinen jeweiligen Schaltzustand auch bei Ausfall der Versorgungsspannung bei.
Der Schaltungsaufbau des KR-164 besteht im wesentlichen aus den drei Funktionsgruppen: „Netzteil”, „Schaltrelais” und „Signalauswertung mit Eingangsbeschaltung”.
Das KR-164 wird unter anderem in Verbindung mit unseren Schwimmschaltern und mit unseren Tauchsonden eingesetzt
