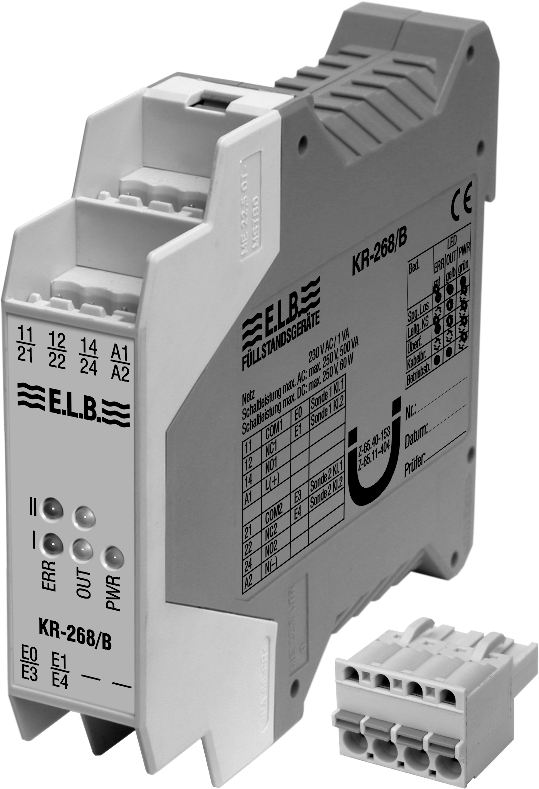

Name: KR-268 2-Kanal Kontaktschutzrelais mit WHG-Zulassung
Brand: Fluid.iO
Price: Request a quote EUR
Availability: InStock

2-Kanal Kontaktschutzrelais mit WHG-Zulassung

Features

WHG EX

product family

Alarm

product class

Relais

suitable for

fluids

measurement principle

Special characteristics

mit allgemeiner bauaufsichtlicher Zulassung Z-65.11-404, Z-65.40-153
Leitungsüberwachung (Kabelbruch / Kabelkurzschluss) in Verbindung mit unseren Überfüll- / Leckagesonden
Sichere galvanische Trennung zwischen Eingang, Netz und Kontakten

Description

universelle Messumformer. die Eingangssignale (Widerstandswerte) mit „Namur”-Spezifikation (DIN EN 60947) in Schaltsignale potentialfreier Ausgangskontakte umsetzen.

Technical Data

Properties

ltdata.SchutzartKlemme: IP 20

Protection class Housing: IP 40

Operating temperature: –20...+60 °C

Storage temperature: –30...+80 °C

AC nominal frequency: 48...62 Hz

Power consumption: max. 1 W / VA

Weight: ca. 150g

tdata.Eingang(NAMUR)

Open circuit voltage: 8,6...9,6 V

Short-circuit current: 8,2...10,2 mA

Switching delay: < 0,5 s

Output

potential-free changeover contacts: 1 pro Kanal

Switching voltage: min. 5 V | max. 250 V AC / 150 V DC

Switching current: min. 5 mA | max. cosφ=1 3 A | max. cosφ=0,7 3 A/AC | max. cosφ=1

Switching capacity: min. 300 mW | max. 750 VA / 150 W (30 V DC / 5 A) 18 W (150 V DC / 0,12 A)

KR-268 application-specific configuration

KR-268 - [ 1 ] - [ 2 ] - [ 3 ]

1 Gehäuse

B : Steckklemme (verschraubbar)
C : Steckklemme (Federkraft)

2 Ausgang

1W : 1 potentialfreier Wechselkontakt

3 Versorgungsspannung

0 : 24 V DC
1 : 24 V AC
2 : 42 V AC
3 : 48 V AC
5 : 127 V AC
6 : 230 V AC
7 : 240 V AC
8 : 115 V AC

Further product information

Die Kontaktschutzrelais arbeiten nach dem Ruhestromprinzip, d.h. bei nicht vorhandener Überlauf- oder Leckagemeldung fließt ein Betriebsstrom über den Messumformer. So lange dies der Fall ist bleibt das Ausgangsrelais angezogen. Es fällt erst ab, wenn entweder die Ansprechhöhe erreicht, die Leitung unterbrochen oder die Versorgungsspannung ausfällt.

Die Kontaktschutzrelais werden unter anderem in Verbindung mit unseren Überfüllsicherungen (T200F...) und Leckagesonden (T200L...) eingesetzt.

In explosionsgefährdeten Bereichen dient das Kontaktschutzrelais als Schnittstelle zwischen dem Ex- und Nicht-Ex-Bereich. Der eigensichere Stromkreis ist von dem nicht eigensicheren Stromkreis galvanisch getrennt.

Die Kontaktschutzrelais dürfen selbst (ohne zusätzliche Schutzmaßnahme) nicht in Ex-Bereichen betrieben werden. Bei Einbau in ein Ex-zugelassenes Gehäuse ist der Betrieb im Ex-Bereich möglich. Die sichere Trennung ist vom TÜV geprüft und bescheinigt.
