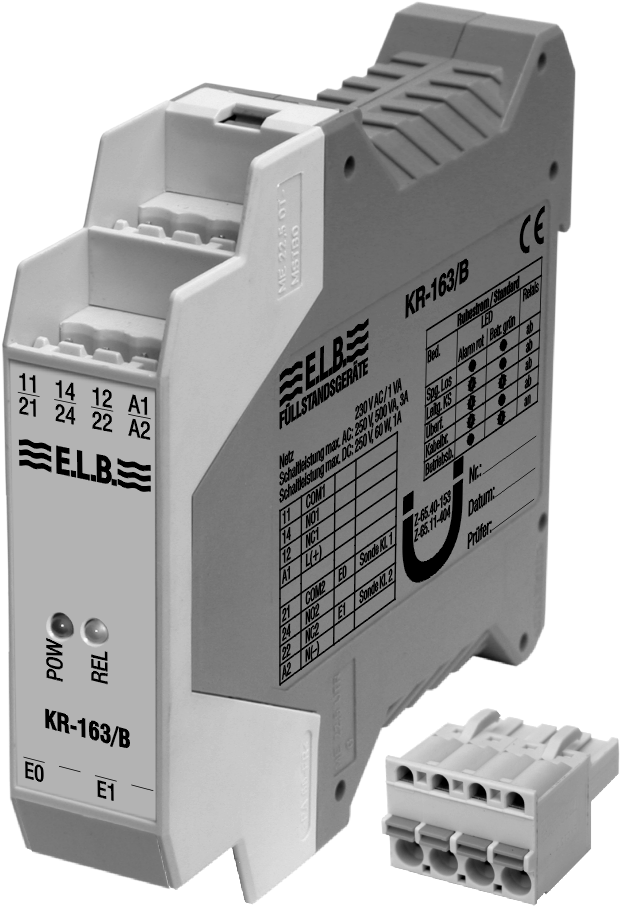

Name: KR-163 Kontaktschutzrelais / Messumformer mit allgemeiner bauaufsichtlicher Zulassung
Brand: Fluid.iO
Price: Request a quote EUR
Availability: InStock

Kontaktschutzrelais / Messumformer mit allgemeiner bauaufsichtlicher Zulassung

Features

WHG

product family

Alarm

product class

Relais

suitable for

fluids

measurement principle

Special characteristics

Leitungsüberwachung (Kabelbruch / Kabelkurzschluss) in Verbindung mit unseren Überfüll- / Leckagesonden
Sichere galvanische Trennung zwischen Eingang, Netz und Kontakten
Als Teil einer Überfüllsicherung (Z-65.11-404) / Leckagesicherung (Z-65.40-153) zugelassene Ausführung

Description

universelle Messumformer, die Eingangssignale (Widerstandswerte) mit „Namur”-Spezifikation (DIN EN 60947) in Schaltsignale potentialfreier Ausgangskontakte umsetzen.

Technical Data

Properties

ltdata.SchutzartKlemme: IP 20

Protection class Housing: IP 40

Operating temperature: –20...+60 °C

Storage temperature: –30...+80 °C

AC nominal frequency: 48...62 Hz

Power consumption: max. 1 W / VA

Weight: ca. 150g

tdata.Eingang(NAMUR)

Open circuit voltage: 8,6...9,6 V

Short-circuit current: 8,2...10,2 mA

Switching delay: < 0,5 s

Output

potential-free changeover contacts: 2

Switching voltage: min. 5 V | max. 250 V AC / 150 V DC

Switching current: min. 5 mA | max. cosφ=1 3 A | max. cosφ=0,7 3 A/AC | max. cosφ=1

Switching capacity: min. 300 mW | max. 1250 VA / 150 W (30 V DC / 5 A)

KR-163 application-specific configuration

KR-163 - [ 1 ] - [ 2 ] - [ 3 ]

1 Gehäuse

B : Steckklemme (verschraubbar)
C : Steckklemme (Federkraft)

2 Ausgänge

2W : 2 potentialfreie Wechselkontakte

3 Versorgungsspannung

0 : 24 V DC
1 : 24 V AC
2 : 42 V AC
3 : 48 V AC
5 : 127 V AC
6 : 230 V AC
7 : 240 V AC
8 : 115 V AC

Further product information

Die Kontaktschutzrelais arbeiten nach dem Ruhestromprinzip, d.h. bei nicht vorhandener Überlauf- oder Leckagemeldung fließt ein Betriebsstrom über den Messumformer. So lange dies der Fall ist bleibt das Ausgangsrelais angezogen. Es fällt erst ab, wenn entweder die Ansprechhöhe erreicht, die Leitung unterbrochen oder die Versorgungsspannung ausfällt.

Die Überfüllsicherung bzw. das Leckageanzeigesystem besteht aus dem Standaufnehmer bzw. aus der Leckagesonde und einem Kontaktschutzrelais.

In explosionsgefährdeten Bereichen dient das Kontaktschutzrelais als Schnittstelle zwischen dem Ex- und Nicht-Ex-Bereich. Der eigensichere Stromkreis ist von dem nicht eigensicheren Stromkreis galvanisch getrennt. Die Kontaktschutzrelais dürfen selbst (ohne zusätzliche Schutzmaßnahme) nicht in Ex-Bereichen betrieben werden. Bei Einbau in ein Ex-zugelassenes Gehäuse ist der Betrieb im Ex-Bereich möglich. Die sichere Trennung ist vom TÜV geprüft und bescheinigt.
