ZMF-20x Serie

Capteur de gaz robuste pour les applications industrielles avec une plage de température d'utilisation étendue et des homologations étendues

Caractéristiques

EX NDIR SIL2

famille de produits

détection de gaz

classe de produits

capteur de gaz

convient pour

gaz

principe de mesure

optical


Caractéristiques particulières

  • Boîtier robuste en acier inoxydable

  • Excellente stabilité à long terme

  • Sans entretien grâce à la technologie NDIR

produits de cette série

4 variantes sont affichées

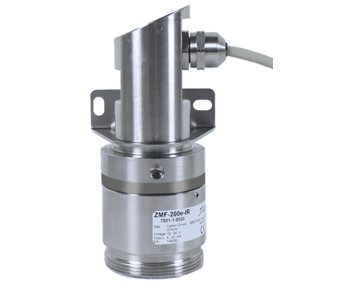

ZMF-200e-IR
EX CO2 NDIR SIL2

ZMF-200e-IR

Capteur de gaz robuste pour les applications industrielles avec une plage de température d'utilisation étendue et des homologations étendues

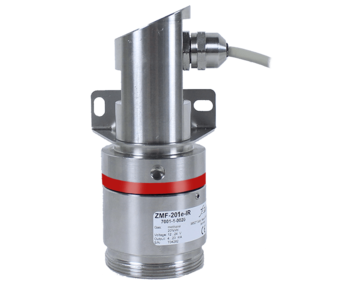

ZMF-201e-IR
CH₄ SIL2 NDIR

ZMF-201e-IR

Capteur de gaz robuste pour les applications industrielles avec une plage de température d'utilisation étendue et des homologations étendues

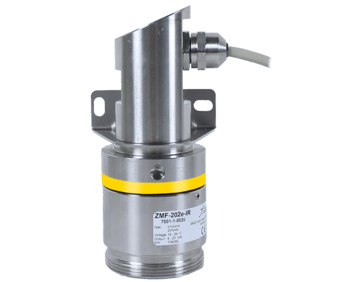

ZMF-202e-IR
EX C₃H₈ NDIR SIL2

ZMF-202e-IR

Capteur de gaz robuste pour applications industrielles avec une plage de température de fonctionnement étendue et de nombreuses homologations

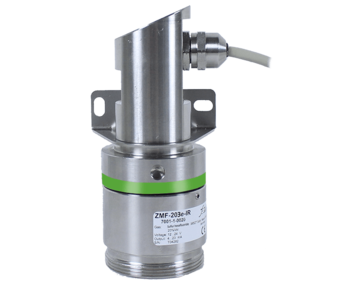

ZMF-203e-IR
ndir EX sil2 SF6

ZMF-203e-IR

Capteur d'hexafluorure de soufre robuste pour les applications industrielles avec une plage de température d'utilisation étendue et des homologations étendues

Description

La série ZMF-20X comprend des capteurs & transmetteurs pour la mesure de concentrations de gaz les plus divers comme le CO2, le méthane, le propane et le SF-6. Ces capteurs sont donc adaptés à de nombreux secteurs et des applications. Les capteurs de gaz ZMF-20X sont extrêmement robustes et conçus pour être utilisés dans des environnements difficiles. dans des environnements difficiles.

Données techniques

Propriétés
Conditions de fonctionnement
-40 °C…+60 °C
Conditions de stockage
-40 °C…+85 °C
Humidité relative
0…95 % nicht kondensierend
Méthode de mesure
NDIR (dual beam technology)
Certification
SIL2-Zertifizierung, ATEX-Zertifizierung (auf Anfrage)
Sortie de signal
4..20mA
Alimentation électrique
12…24 V DC
Le logement
Edelstahl
Longueur du câble standard
1,5 m (weitere Längen auf Anfrage)
conditions de pression
800...1200 mbar

ZMF-20x Serie configuration

Votre configuration

Nom de la base
ZMF-20
Typ
Temperaturbereich
Messmethode
Signalausgang
Messbereich
Ex-Zulassung

Autres informations sur les produits

La mesure des concentrations de gaz est essentielle pour la protection des personnes et des machines ainsi que pour la surveillance des conditions environnementales et des processus. Il n'est pas rare qu'une fuite involontaire de ces gaz entraîne des situations dangereuses. Nos capteurs et transmetteurs pour la détection de gaz aident l'utilisateur à gérer son processus de manière optimale et garantissent des conditions environnementales sûres.

La détection de la concentration de gaz dans l'air peut être réalisée avec différents principes de mesure. Les détecteurs de gaz de la série ZMF misent sur le procédé de mesure NDIR, fiable et sans entretien. L'absorption infrarouge non dispersive (NDIR) utilise l'absorption de la lumière infrarouge à différentes longueurs d'onde pour mesurer les concentrations de gaz, en fonction du gaz à mesurer.

Caractéristiques

  • principe de mesure NDIR sans entretien
  • 4...20 mA Sortie de signal
  • Boîtier robuste en acier inoxydable
  • alimentation en tension : 12...24 V DC
  • Conditions d'utilisation : -40 °C...+60 °C
  • Conditions de stockage : -40 °C...+85 °C
  • longueur de câble standard : 1,5 m
  • Humidité relative : 0...95 % non condensée
  • Certification SIL2
  • Certification ATEX (sur demande)
  • Rapport qualité-prix attractif

Die Messung von Gaskonzentrationen ist zum Schutz von Mensch und Maschine sowie zur Überwachung von Umwelt- und Prozessbedingungen essentiell. Nicht selten führt ein ungewollter Austritt dieser Gase zu gefährlichen Situationen. Unsere Sensoren und Transmitter zur Gasdetektion unterstützen den Anwender bei einer optimalen Prozessführung und sorgen für sichere Umgebungsbedingungen.

Die Erfassung der Konzentration von Gasen in der Luft lässt sich mit unterschiedlichen Messprinzipien realisieren. Gasdetektoren der ZMF-Serie setzen auf das wartungsfreie und zuverlässige NDIR Messverfahren. Non-dispersive infrared Absorbtion (NDIR) nutzt zur Messung von Gaskonzentrationen je nach zu messendem Gas die Absorption von Infrarotlicht bei verschiedenen Wellenlängen.

Eigenschaften

  • wartungsfreies Messprinzip NDIR
  • 4...20 mA Signalausgang
  • Robustes Edelstahlgehäuse
  • Spannungsversorgung: 12…24 V DC
  • Einsatzbedingungen: -40 °C…+60 °C
  • Lagerbedingungen: -40 °C…+85 °C
  • Standard Kabellänge: 1,5 m
  • Relative Feuchte: 0…95 % nicht kondensierend
  • SIL2-Zertifizierung
  • ATEX-Zertifizierung (auf Anfrage)
  • Attraktives Preis-Leistungsverhältnis
