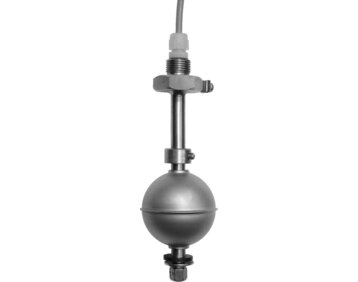

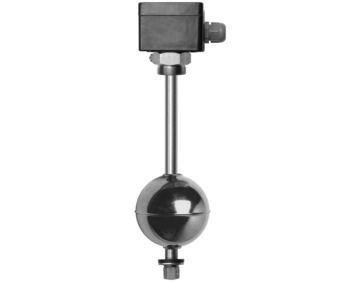

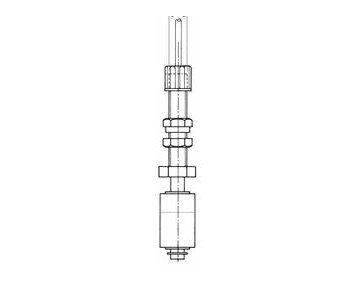

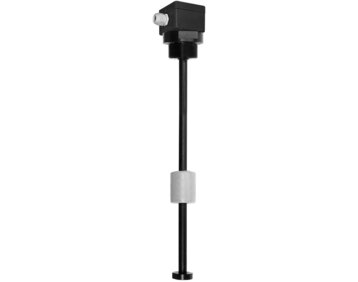

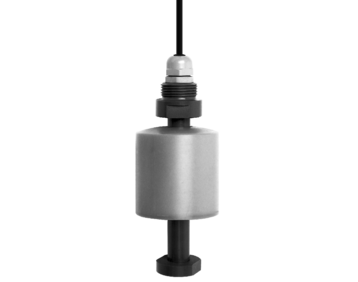

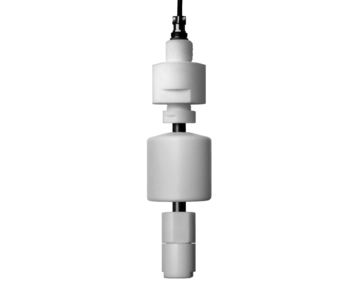

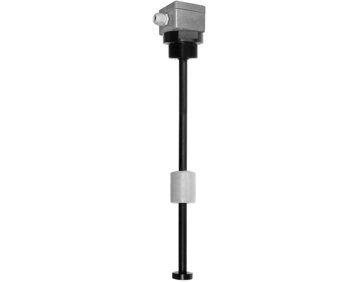

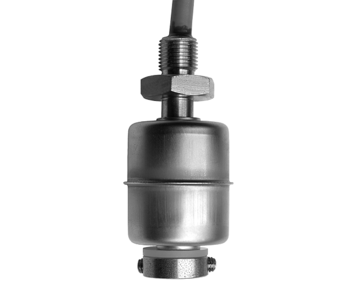

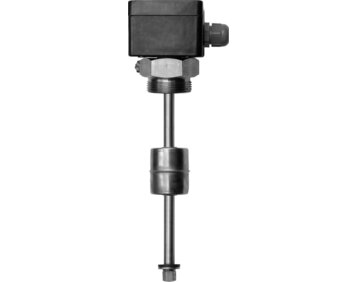

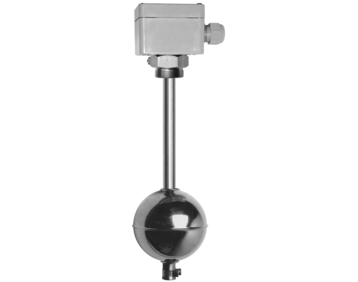

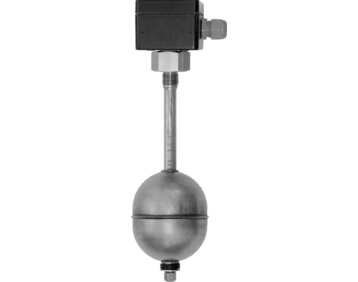

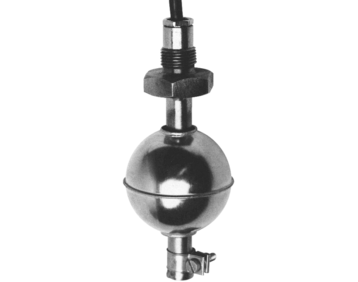

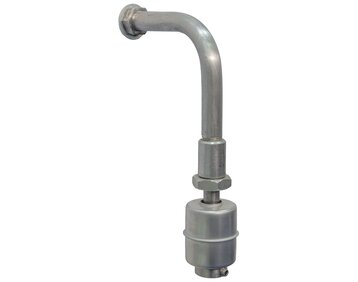

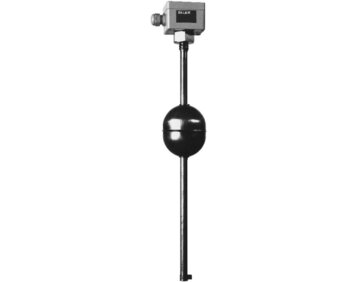

Name: T-20X Magnettauchsonden aus PVC, PE, PPH, PTFE oder Edelstahl (1.4571)
Brand: Fluid.iO

Magnettauchsonden aus PVC, PE, PPH, PTFE oder Edelstahl (1.4571)

Eigenschaften

Produktfamilie

Füllstandsgeräte

Produktklasse

Grenzstandüberwachung

geeignet für

Flüssigkeit

Messprinzip

Magnet

Besondere Eigenschaften

Einfacher Aufbau
Hohe Schaltleistung
Hohe Wiederholgenauigkeit

Beschreibung

für den Einsatz bei hoch aggressiven flüssigen Medien zur Erfassung von Füllstandsgrenzwerten in Behältern

Technische Daten

Eigenschaften

Anschluss: Polyesterdose | Aluminiumdose

Schutzart EN 60529: IP 65 Anschlussdose

Anschlussstecker: 3- und 6-fach

Anschlussgewinde: G 1/8" | G 3/8" | G 1/4" | G 1/2" | G 1" | G1 1/4" | G1 1/2" | G2" | G3"

Anschlusskabel: LiYY max. 80 °C | PTFE-Litze, 0,24 mm² | Silikon max. 150 °C

Gleitrohrlänge: max. 1000 mm (Rohr Ø 8 mm) | 6000 mm

Betriebsdruck: max. 20 bar

Viskosität: < 100 cp

Schutzart EN 60529: IP 68 Führungsrohr

Schaltspannung: max. 250 V

Schalthysterese: ca. 2...5 mm

Haltebereich: ca. 12 mm

Kontaktfunktion: monostabil | bistabil

Betriebstemperatur

: max. +60...+150 °C

: min. –20... –10 °C

: höhere oder niedrigere Temperaturen auf Anfrage

Schaltleistung

Wechsler: 60 W/VA

Schließer: 100 W/VA

Öffner: 60 W/VA

Schaltstrom

Wechsler: max. 1 A

Schließer/Öffner: max. 2 A

Kontakte

Wechsler: 8

Schließer: 10

Öffner: 7

Weiterführende Produktinformationen

Die Magnettauchsonden T20X dienen zur Erfassung von Füllstandsgrenzwerten in Behältern für flüssige Medien.

Die verwendeten Materialien sind je nach Anforderung aus PVC, PE, PPH, PTFE oder Edelstahl (1.4571). Hierdurch sind die Magnettauchsonden auch für den Einsatz bei hoch aggressiven Medien geeignet.

In dem auf dem Führungsrohr gleitenden Schwimmer ist ein Ringmagnet eingebaut, der mit seinem Magnetfeld die im Führungsrohr eingebauten Reedkontakte schaltet. Die Kontakte sind hermetisch dichte Schutzgaskontakte, welche sowohl als Wechsler als auch als Schließer oder Öffner aufgebaut sein können. Es ist möglich, mit einem Schwimmer mehrere Schaltkontakte hintereinander zu betätigen und somit mehrere Niveaustände zu erfassen. Standardmäßig sind monostabile Kontakte eingebaut, d.h. der Schaltzustand wechselt beim Betätigen des Kontaktes durch den im Schwimmer eingebauten Magnet.

Über- oder unterschreitet der Magnet den Kontakt, geht dieser in seinen Ruhezustand zurück. Soll der Kontakt gehalten werden ist ein Stellring notwendig. Werden mehrere Niveaustände erfasst sind mehrere Schwimmer und Stellringe erforderlich.

Auf Wunsch können auch bistabile Kontakte eingesetzt werden. Diese Kontakte werden betätigt und behalten ihren Zustand solange bei, bis der Kontakt wieder betätigt wird. Hierbei ist zu beachten, dass diese Kontakte erschütterungsempfindlich sind und daher nicht bei starken Turbulenzen eingesetzt werden sollen.

Unabhängig von
