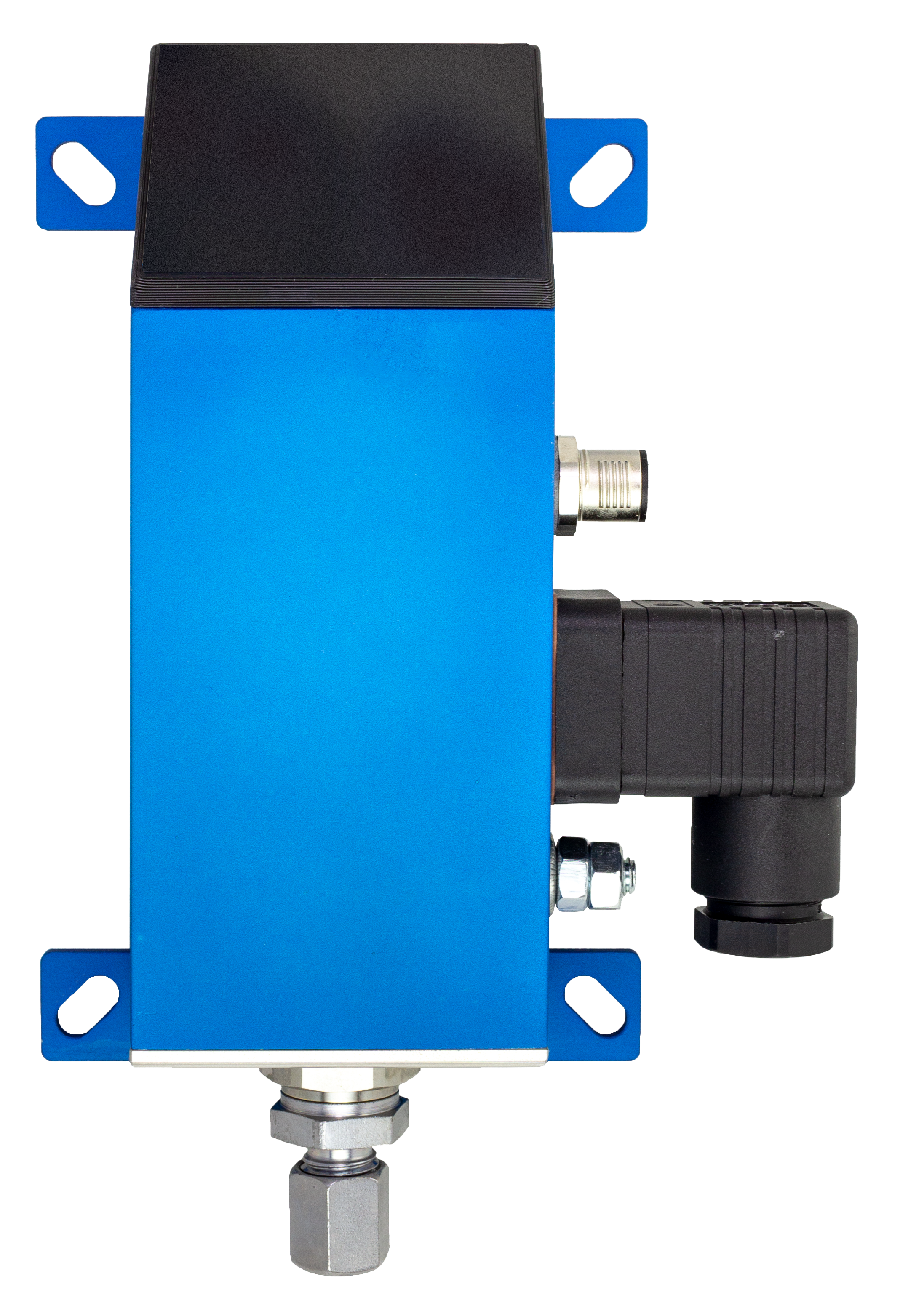

ESE

Schaltkanalerweiterung für ES-Serie

Eigenschaften

DGRL 2014/68/EU SIL2

Produktfamilie

Druckmesstechnik

Produktklasse

Druckbegrenzer

geeignet für

Gas

Messprinzip

Piezo


Besondere Eigenschaften

  • Schalten von bis zu vier unabhängigen Schaltausgängen

  • Kompatibel zu ES20, ES21 und ES22-Geräten

  • Konfiguration über ES-2…

Beschreibung

Erweiterungsbox für ES-Serie um bis zu vier weitere Schaltausgänge zu schalten

Technische Daten

Eigenschaften
Betriebsspannung
16...32 V DC (max. 5,9 W)
Abmessungen
150 x 60 x 42 mm (L x B x H)
Gehäuse
Aluminium (eloxiert)
Schutzklasse
IP65
Zulassungen
DGRL 2014/68/EU Kat: IV
Baumustergeprüft gemäß Druckgeräterichtlinie
DIN EN 12263:1998
Kälteanlagen und Wärmepumpen Sicherheitsschalteinrichtungen zur Druckbegrenzung -Anforderungen und Prüfungen; Kategorie IV
DIN EN 378:2020
Kälteanlagen und Wärmepumpen - Sicherheitstechnische und umweltrelevante Anforderungen
DIN EN 61508: 2011
SIL2
Messbereiche
Messbereich Relativdruck (Nenndruck)
-1…500 bar
Messbereich Differenzdruck (Nenndruck)
0…1 mbar - 0…1.000 mbar
Einstellgenauigkeit (vom Nenndruck)
0,1 %
Einsatzbedingungen
Druckart
Relativdruck, Differenzdruck
Medientemperatur
-40…+125 °C
Umgebungstemperatur
-20…+65 °C
Medienberührende Teile
Edelstahl
Prozessanschluss
Version Relativdruck
G ¼“ Innengewinde
Version Differenzdruck
G ⅛“ Innengewinde
Adapter für Prozessanschluss
6mm; 8mm oder 10mm
elektrischer Anschluss
Analoger Stromausgang
1x 4…20 mA
Digitale Ein-/Ausgänge
2x Alarm oder 1x Alarm & 1x Fernentriegelung
Belastbarkeit der Schaltkontakte DC (24V)
DC1
16 A
DC13
1,5A
Belastbarkeit der Schaltkontakte AC (230V)
AC1
16 A
AC3
10 A
AC15
7 A

ESE konfigurieren

Ihre Konfiguration

Grundbezeichnung
ES-20
Variante
Messgröße
Sicherheitsfunktion
Wirkrichtung
Messendbereich

Weiterführende Produktinformationen

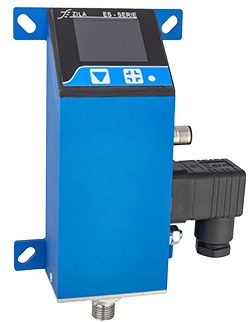

Die Geräte der ES-2x Serie sind elektronische Sicherheitsschalteinrichtungen zur Drucküberwachung mit umfassenden Selbstdiagnosefunktionen und fehlersicherem Aufbau. Die Geräte werden als Druckregler, zur Minimal- bzw. Maximaldruckbegrenzung an Verdichtern in Kühl- und Klimaanlagen, an Wärmepumpen, Dampfkesselanlagen sowie an hydraulischen Systemen eingesetzt.

Mit Ausnahme der integrierten Schaltrelais gibt es keine mechanisch beweglichen Bauteile, wodurch eine hohe Vibrationsfestigkeit und eine lange Lebensdauer erreicht werden.

Die Schaltgrenzen können komfortabel eingestellt und präzise überwacht werden. Umfassende Selbstdiagnose- und Protokollierungsfunktionen sorgen für ein sicheres Überwachen und schnelles Abschalten der Gefahrenquelle sowie eine hohe Nachvollziehbarkeit von aufgetretenen Ereignissen.

Alle Geräte mit dem Auslieferungszustand als Druckwächter, Druckbegrenzer oder Sicherheitsdruckbegrenzer (auch kombiniert) sind EU-baumustergeprüfte Sicherheitsschalteinrichtungen zur Druckbegrenzung.

Sicherheitsfunktion Beschreibung

Druckregler

Die Reaktion des Gerätes auf Druckänderung kann durch Eingaben von Parametern frei festgelegt werden, z.B. Zweipunkt-Regler, PID-Regler etc. Auf Kundenwunsch können weitere Funktionen ergänzt werden.

Druckwächter (PSH/DWK)

Einstellung eines Schaltpunktes und eines Rückschaltpunktes (Hysterese)
Das Gerät wird automatisch zurückgesetzt bzw. entriegelt.

Druckbegrenzer (PZH/DBK)

Einstellung eines Schaltpunktes
Zurücksetzen und entriegeln erfolgt manuell von Hand am Gerät (ohne Werkzeug).

Sicherheitsdruckbegrenzer (PZHH/SDBK)

Einstellung eines Schaltpunktes
Zurücksetzen und entriegeln erfolgt von Hand mit einem Werkzeug direkt am Gerät.

Systemaufbau

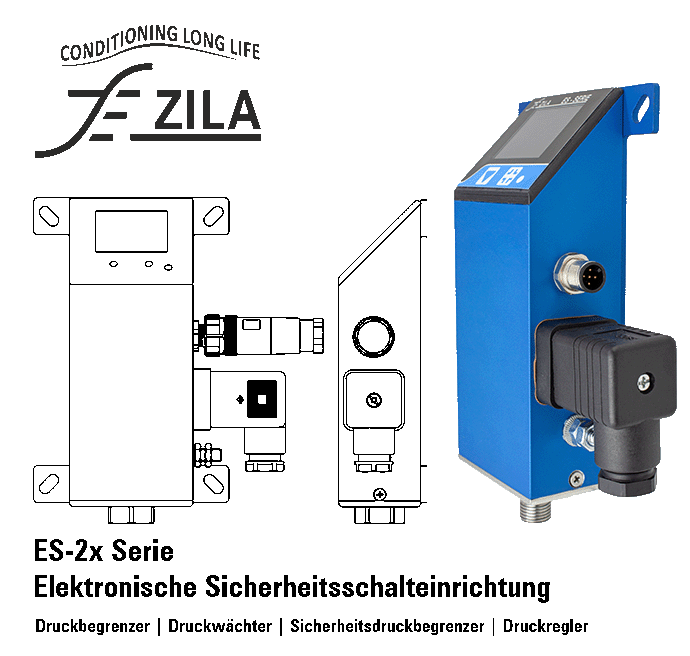

Die ES-2... Geräte sind aus einem kompakten, eloxierten Aluminiumgehäuse aufgebaut und je nach Gerätevariante als Druckregler, Druckbegrenzer, Druckwächter oder Sicherheitsdruckbegrenzer nach besonderer Bauart ausgeführt. Kombinationen, wie z.B. in Serie geschaltete Druckbegrenzer und Sicherheitsdruckbegrenzer gemäß EN 378, werden ebenfalls in einem Gehäuse umgesetzt.

Grundsätzlich werden die Geräte mit voreingestellten Grenzwerten und Parametern ausgeliefert. Durch setzen eines Passwortes wird das Gerät quasi „plombiert“. Nach Freigabe (Passworteingabe) können autorisierte Personen die Geräteeinstellungen verändern und manuelle Tests am Gerät oder mittels App durchführen.

Für den Einsatz zur Überwachung von relativen Drücken werden monolithische Druckmesszellen aus Edelstahl verwendet. Da es keinerlei Dichtungsringe oder Schweißnähte gibt, bieten die Geräte der ES-2... Serie eine hohe Robustheit und Medienkompatibilität, auch gegenüber aggressiven Medien. Unabhängig von der Relativ- oder Differenzdruckmessung wird die fehlerfreie Funktion der Druckmessung während des Betriebes vom Gerät selbst geprüft und dokumentiert.

Die Geräte besitzen zwei unabhängige Schaltausgänge, die in den Geräteversionen ES-21 und ES-22 zu einem sich selbstüberwachenden Schaltausgang verbunden sind. Die verbauten Relais werden durch eine Zusatzschaltung permanent überwacht, wodurch ein  Öffnungsversagen zuverlässig verhindert wird. Außerdem wird die Schaltfunktion sowohl beim Anlegen der Spannungsversorgung an das Gerät als auch während der Laufzeit in regelmäßigen Abständen eigenständig vom Gerät geprüft. Im Fehlerfall schaltet das Gerät immer zum sicheren Zustand.

Messkanalerweiterung

Je nach Anwendung kann es notwendig sein, dass mehrere Druckwächter für mehrere Druckkreisläufe zu verwenden sind. Für diesen Fall kann ein ES-Gerät mit einer Kanalerweiterung ausgestattet werden. Hierfür werden speziell entwickelte SIL-2-fähige Drucktransmitter (ZT-S…) über eine sichere Kommunikationsschnittstelle mit dem ES-Gerät verbunden. Das ES-Gerät ist in der Lage mehrere Druckkreisläufe zu überwachen und liefert bei Erreichen einer der eingestellten Grenzwerte einen Sammelalarm. Einstellung, Protokollierung und Tests funktionieren genauso wie bei einem einkanaligen Gerät.

Schaltkanalerweiterung

Neben zusätzlichen Messkanälen werden durch eine Erweiterungseinheit (ESE) weitere Schaltkontakte hinzugefügt. Dadurch ist der Aufbau einer verteilten Sicherheitskette, z.B. von mehreren Druckransmittern und Schaltausgängen, möglich.

Ausführungsvarianten

Merkmal ES-20 ES-21 ES-22
Zertifizierungen
SIL-2
DGRL 2014/68/EU
Sicherheitsfunktionen
Anzahl wählbar 1 2
Druckregler
Druckwächter
Druckbegrenzer
Sicherheitsdruckbegrenzer
Messprinzip
Relativ- bzw. Absolutdruck
Differenzdruck
Komfortfunktionen
App-Kommunikation
4..20mA Signalausgang
Messkanalerweiterung
Schaltkanalerweiterung
Alarmausgang
Fernentriegelung
