Beschreibung
TÜV zertifizierte, baumustergeprüfte elektronische Sicherheitsschalteinrichtung (SIL2)
Technische Daten
Eigenschaften
- Betriebsspannung
- 16...32 V DC (max. 5,9 W)
- Abmessungen
- 150 x 60 x 42 mm (L x B x H)
- Gehäuse
- Aluminium (eloxiert)
- Schutzklasse
- IP65
Zulassungen
- DGRL 2014/68/EU Kat: IV
- Baumustergeprüft gemäß Druckgeräterichtlinie
- DIN EN 12263:1998
- Kälteanlagen und Wärmepumpen Sicherheitsschalteinrichtungen zur Druckbegrenzung -Anforderungen und Prüfungen; Kategorie IV
- DIN EN 378:2020
- Kälteanlagen und Wärmepumpen - Sicherheitstechnische und umweltrelevante Anforderungen
- DIN EN 61508: 2011
- SIL2
Einsatzbedingungen
- Druckart
- Relativdruck, Differenzdruck
- Medientemperatur
- -40…+125 °C
- Umgebungstemperatur
- -20…+65 °C
- Medienberührende Teile
- Edelstahl
Anschlüsse
- Prozessanschluss Relativdruck
- G 1/4 Innengewinde
- Prozessanschluss Differenzdruck
- G 1/8 Innengewinde
- Analoger Stromausgang
- 1 x 4...20 mA
- Digitale Ein-/Ausgänge
- Konfigurierbar als 2 x Alarm oder 1 x Alarm und 1 x Fernentriegelung
Messbereich Relativdruck
- Nenndruck
- -1...500 bar variabel wählbar
- Überlastdruck
- 2 x Nenndruck
- Berstdruck
- 4 x Nenndruck
- Einstellgenauigkeit
- 0,1 % vom Nenndruck
Messbereich Differenzdruck
- Nenndruck
- 0...1 mbar 0...10 mbar 0...50 mbar 0...100 mbar 0...250 mbar 0...1.000 mbar
- Überlastdruck
- 10 x Nenndruck
- Berstdruck
- 15 x Nenndruck
- Einstellgenauigkeit
- 0,1 % vom Nenndruck
ES-20 konfigurieren
Ihre Konfiguration
- Grundbezeichnung
- ES20
- Messgröße
- Sicherheitsfunktion-1
- Sicherheitsfunktion-2
- Wirkrichtung
- Messendbereich
- Kanalerweiterung
Weiterführende Produktinformationen

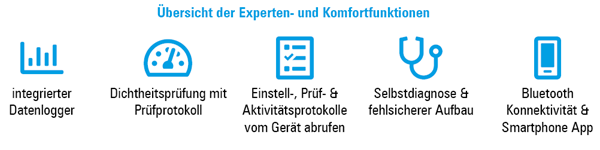

Die Geräte der ES-2x Serie sind elektronische Sicherheitsschalteinrichtungen zur Drucküberwachung mit umfassenden Selbstdiagnosefunktionen und fehlersicherem Aufbau. Die Geräte werden als Druckregler, zur Minimal- bzw. Maximaldruckbegrenzung an Verdichtern in Kühl- und Klimaanlagen, an Wärmepumpen, Dampfkesselanlagen sowie an hydraulischen Systemen eingesetzt. Mit Ausnahme der integrierten Schaltrelais gibt es keine mechanisch beweglichen Bauteile, wodurch eine hohe Vibrationsfestigkeit und eine lange Lebensdauer erreicht werden. Die Schaltgrenzen können komfortabel eingestellt und präzise überwacht werden. Umfassende Selbstdiagnose- und Protokollierungsfunktionen sorgen für ein sicheres Überwachen und schnelles Abschalten der Gefahrenquelle sowie eine hohe Nachvollziehbarkeit von aufgetretenen Ereignissen.
