Fluid.iO Sensing Fluid Excellence

FDL400

Datenlogger für Durchfluss-Sensor (Flow Data Logger)

Eigenschaften

EX

Produktfamilie

Strömungsmessung

Produktklasse

Durchfluss Datenlogger

geeignet für

Flüssigkeit

Messprinzip

Besondere Eigenschaften

  • Wandmontage o. Normschienenmontage

  • Anzeige von Fließgeschwindigkeit, Füllstand, Durchfluss, Durchflussmenge

  • konfigurierbare Ausgänge

Beschreibung

Das Messgerät FDL400 „Flow Data Logger 400“ eignet sich zur Durchflussmessung von Wasser und Abwasser in voll- oder teilgefüllten Kanälen oder Rohren verschiedenster Geometrien.

Technische Daten

Eigenschaften
Gehäuse
Aluminium
Schutzklasse
IP30
Abmessungen
197 x 153 x 37,5mm (B x H x T)
Temperaturbereich
0 – 50°C
Versorgungsspannung
24V DC +/-20%
Stromaufnahme
120mA – 220mA
Verpolungsschutz
Anzeige
4x20
Ausgänge
analog 0(4) – 20 mA
3x
digital
4x
fest als Alarm
1x
frei konfigurierbar
3x
Messwertanzeige
Fließgeschwindigkeit
Füllhöhe
Durchfluss
Mengenzähler

Weiterführende Produktinformationen

Die Auswertung erfolgt nach der Durchflussformel Q = V x A.

  • Q = Durchflussmenge
  • V = Fließgeschwindigkeit
  • A = Benetzte Fläche

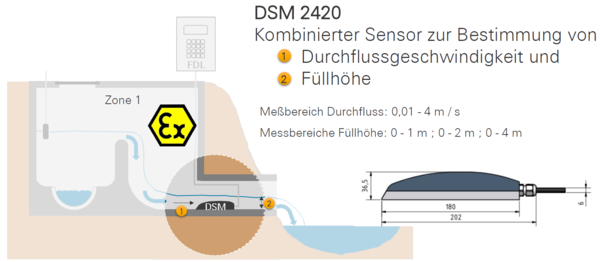

Ein am Kanalboden oder Wand montierter, kombinierter Messsensor erfasst die Fließgeschwindigkeit V in m/s nach dem Dopplerprinzip. Über eine Schallkeule, die gegen die Fließrichtung in das Medium strahlt, werden die Geschwindigkeitsdaten erfasst und im Prozessor weiterverarbeitet. Der integrierte Drucksensor dient zur Erfassung der Füllhöhe in m; über diesen Wert wird wiederum im Prozessor nach einem vorprogrammierten Kanalquerschnitt die jeweils durchströmte Segmentfläche in m² berechnet. Die beiden Multiplikanden ergeben die Summe Q in l/s

Die Programmierung aller benötigten Parameter erfolgt über die auf der Gerätefront zugänglichen 16-fach Tastatur. Im übersichtlichen 4-fach Display erscheinen die Einzelwerte

  • Fließgeschwindigkeit
  • Füllhöhe
  • Durchfluss
  • Menge

Die Messsensoren werden von der Auswerteelektronik mit der notwendigen Spannung versorgt. Das Messgerät FDL400 dient neben seiner eigentlichen Messfunktion auch als Speisegerät für die dafür vorgesehenen und zugelassenen Sensoren. Das Gerät besitzt 4 Schaltausgänge.

Ausgänge

  • 3 x analog 0 (4) - 20 mA / Bürde 100Ω - 900Ω frei konfigurierbar für Durchfluss norm, Durchfluss extra, Fließgeschwindigkeit und Höhe.
  • 4 x digital, optisch entkoppelt p-Transistorausgänge (PNP) - 12 - 30 V / 50 mA, kurzschlussfest.
  • 1 x dauerhaft als Alarm programmiert.
  • 3 x frei konfigurierbar als Impulsausgang, für Durchfluss norm, Durchfluss extra, Fließgeschwindigkeit und Höhe.

Alle Ausgänge sind einzeln ein- und abschaltbar.

Messdaten werden auf einer SD-Karte (Secure Digital Memory Card) gespeichert.

Das Gerät besitzt eine Mini-USB-Schnittstelle (AB). Diese befindet sich ebenfalls auf der Geräteoberseite unter der öffenbaren Klappe. Über diese Schnittstelle können sowohl Messdaten übertragen als auch Updates der Betriebssoftware eingeladen werden.
