QFS-55

Teflon Schwimmschalter in Stabausführung

Eigenschaften

EX

Produktfamilie

Füllstandsgeräte

Produktklasse

Grenzstandüberwachung

geeignet für

Flüssigkeit

Messprinzip

Schwimmer


Besondere Eigenschaften

  • Für Flüssigkeiten aller Art

  • Optional: Ex-Zulassung für Ex-Zone 1(Kat. 2) nach ATEX

  • Bis zu +150°C

Beschreibung

Die Schwimmschalterkombination ist mit Schwimmschaltern der Reihe QFS-50 und QFS-60 aufgebaut. Damit kann auf einfache Art und Weise ein Niveau kontrolliert werden.

Technische Daten

Technische Daten
Material
PTFE (Teflon)
Anschlusskabel
Silikon, Teflon
Material Stab
VA-Rohr, PTFE beschichtet
Betriebstemperatur
max. +150 °C
Mediendichte
ρ ≥ 0,75 g/cm³
Schaltsystem
Reed-Schalter
Kontakt
Wechsler, NO, NC
Induktive/kapazitive Lasten
Unbedingt Kontaktschutz vorsehen
Ex-Schutz optional
Elektrische Daten siehe EG-Prüfbescheinigung IBExU10ATEX 1089
Reedkontakt
Schaltstrom
1 mA ... 1 A
Schaltspannung
24 ... 250 V AC/DC
Schaltleistung
Max. 1A, 60 VA / 60 W
Schalthysterese
ca. 100 mm
Schaltwinkel
ca. +20°...–20°
Namur-Beschaltung (1 kΩ / 12 kQ)
Schaltstrom / Schaltspannung
nur zum Anschluss an KR-163... oder andere „Namur”-Relais
Schalthysterese
ca. 100 mm
Schaltwinkel
ca. +20°...–20°

QFS-55 konfigurieren

Ihre Konfiguration

Grundbezeichnung
QFS
Ausführung
Kontakt
Schaltkontakt
Kabelmaterial
Kabellänge
Ex-Option

Weiterführende Produktinformationen

Beim Einsatz von 2 Schwimmschaltern, wobei der eine als Maximal- und der andere als Minimalkontaktgeber arbeitet, erreichen Sie eine
automatische Füllstandssteuerung. Außerdem kann der Schwimmschalter als Überlauf- und Trockenlaufschutz eingesetzt werden. Der Schwimmkörper der Schwimmschalterkombination QFS-55 besteht aus Teflon. Im Inneren des Schwimmers sind ein oder zwei Reedkontakte mit einem beweglich gelagerten Permanentmagneten als Schaltelement eingesetzt. Der Aufbau des Schaltelements ist derart gestaltet, dass bereits bei einer geringen Verlagerung des Schaltelements aus der Waagrechten der Schaltvorgang ausgelöst wird.

Dokumente und Downloads

Verwandte Produkte

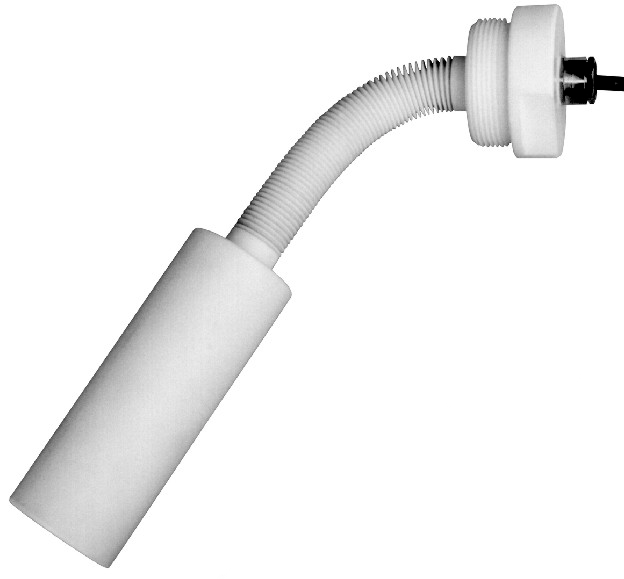

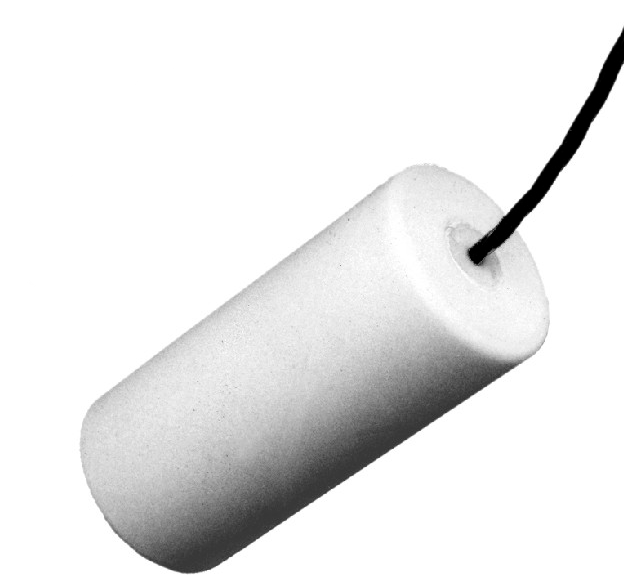

QFS-5x | QFS-6x
