Beschreibung
Der Vibrationsgrenzschalter ist ein Füllstandgrenzschalter für Flüssigkeiten aller Art und kommt in Tanks, Behältern und Rohrleitungen zum Einsatz.
Technische Daten
Eigenschaften
- Schutzart EN 60529
- IP 65/IP 67
- Betriebsdruck
- ≤ 40 bar
- Mediendichte
- ρ ≥ 0,7 g/cm³
- Viskosität
- max. 10000 mm²s
- Nennstrom
- < 15 mA
- Schutzklasse
- III
- Ausgang
- PNP
- Strom
- kurzschlussfest, überlastsicher
- Anzeige
- LED (grün, rot)
- Schaltverzögerung (Bedecken)
- ca. 0,5 s
- Schaltverzögerung (Freiwerden)
- ca. 1 s
NSP-1-E
- Anschlussgewinde
- G 1”
- Betriebstemperatur
- –40...+150 °C
- Lagertemperatur
- –40...+85 °C
- Nennspannung
- 10...55 V DC (verpolsicher)
- Stromausgang
- ≤ 350 mA

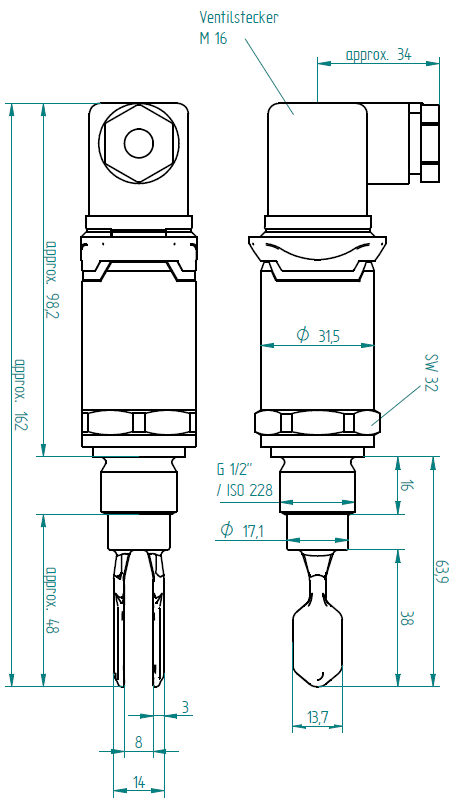

NSP-2-E
- Anschlussgewinde
- G ½”
- Betriebstemperatur
- –40...+100 °C
- Lagertemperatur
- –20...+70 °C
- Nennspannung
- 10...35 V DC (verpolsicher)
- Stromausgang
- ≤ 250 mA
NSP-X-E konfigurieren
Ihre Konfiguration
- Grundbezeichnung
- NSP
- Messbereiche
- Gabeloberfläche
Weiterführende Produktinformationen
Er wird z.B. in Reinigungs- und Filteranlagen sowie in Kühl- und Schmiermittelbehältern als Übefüllsicherung oder als Pumpenschutz verwendet.
Er funktioniert in Bereichen, in welchen andere Messprinzipien aufgrund Leitfähigkeit, Ablagerungen, Turbulenzen, Strömungen oder Luftblasen nicht geeignet sind.
Der NSP-1-E/NSP-2-E kann in jeder beliebigen Lage in einem Behälter oder Rohr eingebaut werden. Schaumbildung beeinträchtigt die Funktion nicht.
Der NSP-1-E/NSP-2-E ist für jede Flüssigkeit geeignet, die von der Gabel des NSP-1-E/NSP-2-E abtropft, so dass die Gabel frei schwingen kann. Es können sich auch Festkörper in der Flüssigkeit befinden, die kleiner als 5 mm sind.
Die Schwinggabel wird piezoelektrisch erregt. In Luft schwingt sie mit ihrer Resonanzfrequenz. Berührende Flüssigkeiten verändern die Schwingungen.
Die Veränderung wird elektronisch ausgewertet und erzeugt das Schaltsignal.
Vibrations-Grenzwertschalter für Flüssigkeiten
- Gabel: Edelstahl
- Gehäuse: Edelstahl
Funktionstest
Im eingebauten Zustand mit Prüfmagnet (Zubehör). Hiermit können Folgeschal-tungen, wie z.B. SPS oder Leitsysteme auf einwandfreie Funktion überprüft werden, ohne Ausbau des Gerätes und ohne Flüssigkeitskontakt.
